Nutariau ir as uzveisti tema. Siandien gavau i darba siunta is NL sandelio, parejo mano H.A.L. Senai planavau susirinkti hexa, dariausi savo gamybos rema, surinkau trikopteri su galimybe papildyti iki hexo. Paskui nutariau, kad kaip hexui jam per trumpos kojos, taigi palikau trikopteri. Po to pasiemiau hexo rema is HK:

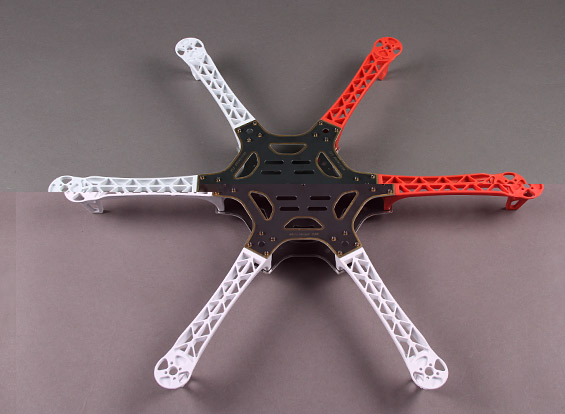

hexo remas.jpg [ 47.94 KiB | Peržiūrėta 9561 kartus(ų) ]

kol jis keliavo uzsisakiau variklius:

Variklis 4305 800kv 260w.jpg [ 7.11 KiB | Peržiūrėta 9561 kartus(ų) ]

esc:

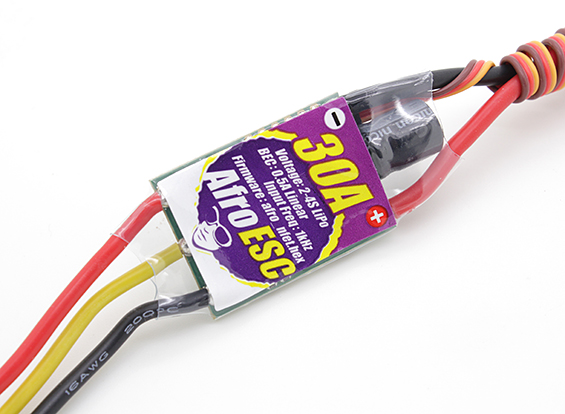

Afro esc.jpg [ 132.87 KiB | Peržiūrėta 9561 kartus(ų) ]

Su propais manau eksperimentuosiu nuo 10'' iki 12'', kol kas orientacija i karbonus is HK:

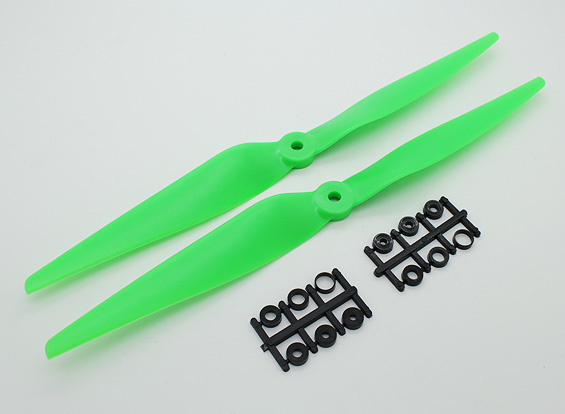

Propai 10x4.7.jpg [ 46.48 KiB | Peržiūrėta 9561 kartus(ų) ]

dar pasiemiau tokiu, bet itariu, kad jie didesniam svoriui nera skirti:

Thin style 11x5.jpg [ 48.7 KiB | Peržiūrėta 9561 kartus(ų) ]

Akumas ne problema, parinksiu eksperimento budu.

Valdymo plokste aisq bus didziausias issukis, pradzioj pakilimui idesiu KK2, po to galvoju apie APM 2.6 kaip pigesni varianta, bet labiau komplikuota su nustatymais arba Naza-M tik jo kaina didesne uz likusias hexo dalis

Kai gavau rema, motorus ir esc, nusprendziau kad remas sitiems motorams per mazas, tai kad veiksmas vyktu greiciau nutariau pasiimti kas bus greitai paimama, pasidairiau ir pasiemiau Turnigy H.A.L is HK. Siandien gavau deze:

Pakuote.jpg [ 27.08 KiB | Peržiūrėta 3939 kartus(ų) ]

Viduje:

Turinys.jpg [ 29.56 KiB | Peržiūrėta 3939 kartus(ų) ]

Pirmiausia pasitikrinau ar pas mane toki pati chaltura su koju tvirtinimais kaip chebra ir rase - per mazos skyles. Akurat! Kiaurymines skyles gero skersmens, o kitos - per mazos milimetro dalimis, reikes kulturingai issigrezioti.

20140124_130136.jpg [ 13.47 KiB | Peržiūrėta 9561 kartus(ų) ]

Remo plokstes storos - 2mm, ne maziau ir sunkios, kai busiu namie viska pasversiu, bet begemotas bus geras. Dengiamasis kupolas didelis, bus galima paslept ka tik nori.

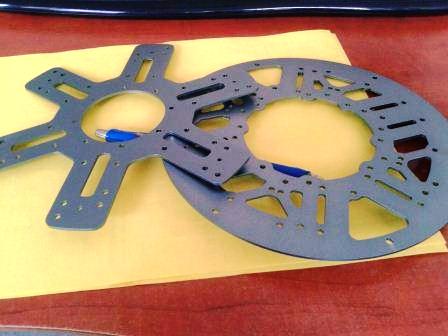

Plokstes.jpg [ 21.67 KiB | Peržiūrėta 9561 kartus(ų) ]

Cia ant A4 formato lapo, taigi dydis nemenkas.

Plokstes 2.jpg [ 23.5 KiB | Peržiūrėta 9561 kartus(ų) ]

Papildymas "kada nors", labai striuka su laiku, o gyvenime tiek idomiu dalyku

sk8robo

Ziuresim, kas cia gausis

garett

Na ka gi, kol visi ziurejo X-menus as sukiojau varztus. Kadangi mano dirbtuvese dabar -15C, ijungiau radiatoriu ir palikau, kad rytoj galeciau dirbti, o surinkimo darbus perkeliau i namus:

Darbo vieta.jpg [ 61.74 KiB | Peržiūrėta 9506 kartus(ų) ]

Kadangi tiek instrukcija tiek chebra savo komentaruose sako, kad reikia pradeti nuo koju, tai nuo ju ir pradejau:

Koju tvirtinimas 3.jpg [ 28.35 KiB | Peržiūrėta 3884 kartus(ų) ]

Viena koja.jpg [ 23.86 KiB | Peržiūrėta 3884 kartus(ų) ]

Kojos.jpg [ 46.62 KiB | Peržiūrėta 3884 kartus(ų) ]

Skersiniu kol kas itvirtinti negaliu, nes reikia arba paslifuoti vamzdelius, arba igrezti laikiklius.

Toliau - "rankos"

Rankos isistato i laikiklius-fiksatorius, sakyciau labai neblogai apgalvota detale, tik tai, kad is virsaus vamzdelio padetis fiksuojas "samoriezu" -

:

Fiksatorius 1.jpg [ 21.47 KiB | Peržiūrėta 3884 kartus(ų) ]

Fiksatorius 2.jpg [ 22.87 KiB | Peržiūrėta 3884 kartus(ų) ]

Pries itvirtinant ranka ir virsutine plokste nutariau uzdeti variklio laikikli. Pagal idubimus varztams ir standumo briaunas, varikliai turetu tvirtintis is apacios, bet mano turimi varikliai tvirtinsis is virsaus, todel laikiklius apverciau. Tikiuosi nenuluzines. Ir dar pasigedau kazko variklio laikiklio pocicijos fiksavimui, t.y. laikiklis sukinejas ant rankos 360 laipsniu kampu, kai jau nusistatai variklio lygiagretuma laikikli gali uzfiksuoti, bet juk buvo galima laikiklio padeti iskart padaryt fiksuota. Watever:

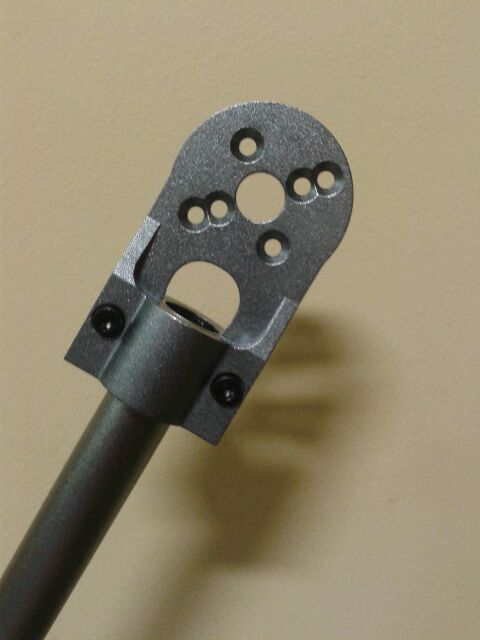

Variklio laikiklis.jpg [30.24 KiB]
Dar neatsisiųsta

Pritvirtinus laikikli aisq kilo noras pasiziureti kaip atrodys motoras vietoje, taigi nulekiau atsinesiau motora. Malonus siurprizas - dydis pats tas, laidu ilgis idealus - uztenka per visa vamzdelio ilgi ir be didelio streso galesiu prijungi ESC.

Variklis 1.jpg [ 51.07 KiB | Peržiūrėta 3884 kartus(ų) ]

Variklis 2.jpg [ 45.46 KiB | Peržiūrėta 3884 kartus(ų) ]

Surinkta ranka

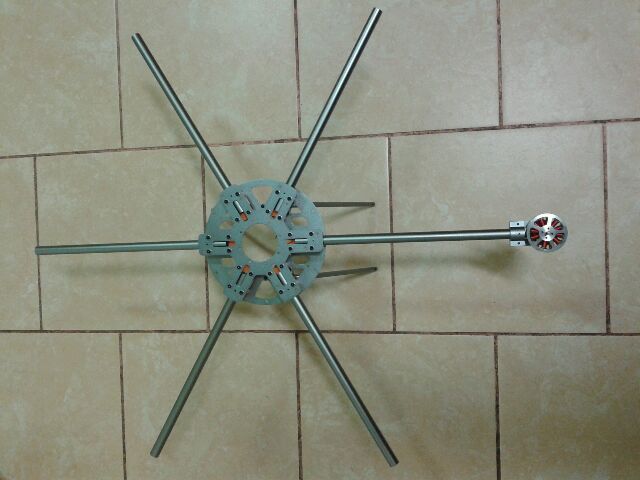

Ranka su varikliu.jpg [ 41.99 KiB | Peržiūrėta 3884 kartus(ų) ]

garett

Kadangi daugiau kaip 10 nuotrauku 1 poste neleidzia talpint, papildymas cia, komentuot nera ka, pasikartojancios operacijos:

Viena koja su atsvaru.jpg [ 23.68 KiB | Peržiūrėta 3882 kartus(ų) ]

Ranku tvirtinimas 2.jpg [ 36.53 KiB | Peržiūrėta 9504 kartus(ų) ]

Ranku tvirtinimas 6.jpg [ 39.19 KiB | Peržiūrėta 9504 kartus(ų) ]

Surinkta.jpg [ 40.03 KiB | Peržiūrėta 9504 kartus(ų) ]

Taigi mechanine dalis gan paprasta, elektronika irgi nesudarys problemu. Baisiausias reikalas - skraidymas. Todel ir noretus Naza M V2 isidet, kad paslept savo nekvalifikacija...

txsio

gražiai atrodo, lauksim tęsinio, apie projekto plėtojimą

garett

Sian programa minimum ivykdyta. Grezimo-tepimo ir kalimo budu kojas suneriau.

Kojos 7.jpg [ 27.87 KiB | Peržiūrėta 9459 kartus(ų) ]

Visa darbo laika suede quadas:

Quadas 2.jpg [ 54.16 KiB | Peržiūrėta 9459 kartus(ų) ]

Svoris su 3 celiu 1800 mah 40c akumu - 1,06Kg. Propai 10x4.5, remas X666, X konfiguracija, varikliai NTM 1200Kv, esc HK 20A, neflashinti. Kadangi erdve labai ribota, i ora visiskai nepakeliau. Nuo grindu pradejo atsiplesti (3 kojos ore) akumo itampai esant 11.6V siurbdamas bendra 7.74A srove. Aisq tai nera kazkoks rodiklis isvadoms daryti, bet manau setupas bus ganetinai efektyvus. FC - KK2.0

sk8robo

garett

Sitie. 30A tokius flashinau, tai is 5 2 numire mirtinai, ir galiausiai tik 5A lygintuvus nusilitavau

20AUBEC.jpg [ 54.93 KiB | Peržiūrėta 9433 kartus(ų) ]

sk8robo

garett

Siaip quadra surinkinejau pagal uzsakyma ir jei viskas OK, siandien jo nebeturesiu. O del H.A.L'o, pakilimo data priklausys nuo pasto greicio, turetu kazkada pasirodyti KK2.1 plokste, skirta pirmiesiems bandymams. Apie tikra skraidyma kalba kol kas neina, nes skraidunas is manes atvirai snekant ne koks. Todel ir galvoju apie rimtesni FC, bet kaip visi zinome musu gerieji draugai is Kinijos dabar menesi gers ziuredami I menuli

, tai visi pirkimai tik jiems issiblaivius.

garett

Apsisprendziau del propu, ka manot?

Propas.jpg [ 32.77 KiB | Peržiūrėta 3751 kartus(ų) ]

garett

Pagal propa parinkau ir akuma, deja teks nuskriausti pocket-quada ir atimti is jo megstamiausia batareika:

Akumas heksui.jpg [ 31.94 KiB | Peržiūrėta 3737 kartus(ų) ]

garett

Pasibandziau viena varikliuka pasukti, tai garsas tiesiog sirdi glosto

Tiesa, akumas 2 celiu. Sorry uz kokybe, filmuota viena ranka telefonu, kita sukinejau servo testeri, imituodamas "gaza".

garett

Kadangi temoje vyksta aktyvios diskusijos ir gincai

, dar truputis info:

ant vieno variklio uzdejau nebalansuota 11x4.7 propa, pajungiau nukankinta zippy 3 celiu akuma, ir gazas-dugnas. Itampa nuo 11.5V krito iki 9.96V, srove - 5.53A, akumas gulejo ant grindu, tai man prilaikant uz kito galo aparatas atsiplese nuo zemes. Informacija niekine, bet nuteikia optimistiskai.

Klausimas patyrusiems specialistams - dayti heksa ar x-heksa?

Pramogai - Pick Your Copter - 3 trikopteriai, 4 quadrai ir vienas busimas heksas:

Kiek cia kopteriu.jpg [ 40.72 KiB | Peržiūrėta 3709 kartus(ų) ]
